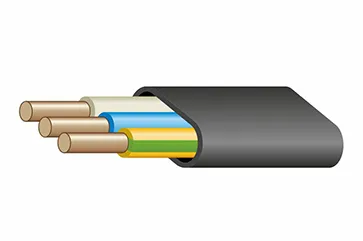

Силовой кабель пониженной пожароопасности с тремя медными жилами сечением 10 мм2.
Применение кабеля ВВГнг-LS:
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.
Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).
Структура кабеля ВВГнг-LS:
1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Расшифровка маркировки ВВГнг(А)-LS:
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - без наружного покрова поверх оболочки.
Нг - изоляция и оболочка изготовлены из негорючего пластиката.
(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.
LS - пониженное выделение дыма.
Технические характеристики:
- напряжение: 660 Вольт и 1000 Вольт
- переменный ток (частота): 50 Герц
- длительно допустимая температура на токопроводящей жиле: +70°С
- дипозон рабочих температур: от -50 до +50°С
- относительная владность воздуха (при температуре до +35°С): до 98%
- монтаж: до -15°С
- минимальный радиус изгиба:
• для одножильных кабелей: 10 диаметров
• для многожильных кабелей: 7,5 диаметров
- срок службы (минимум): 30 лет
