ВБбШв 3х10 - кабель силовой бронированный с 3 медными жилами сечением 10 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 3*10 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.
Технические характеристики кабеля ВБбШв 3х10
Температуры эксплуатации кабеля ВБбШв 3*10 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 3х10 не менее 168,3 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 3х10 не должно превышать 1500 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШв 3*10 - 18,7 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 3х10 - 0,72 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 3х10 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВБбШв 3*10
Допустимый ток при прокладке на воздухе - 63 Ампер.
Допустимый ток при прокладке в земле - 79 Ампер.
Допустимый ток короткого замыкания - 1,09 Ампер.
Активное сопротивление жилы - 1,84 Ом на километр.
Расшифровка маркировки кабеля ВБбШв 3х10
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
3 - количество медных жил.
10 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

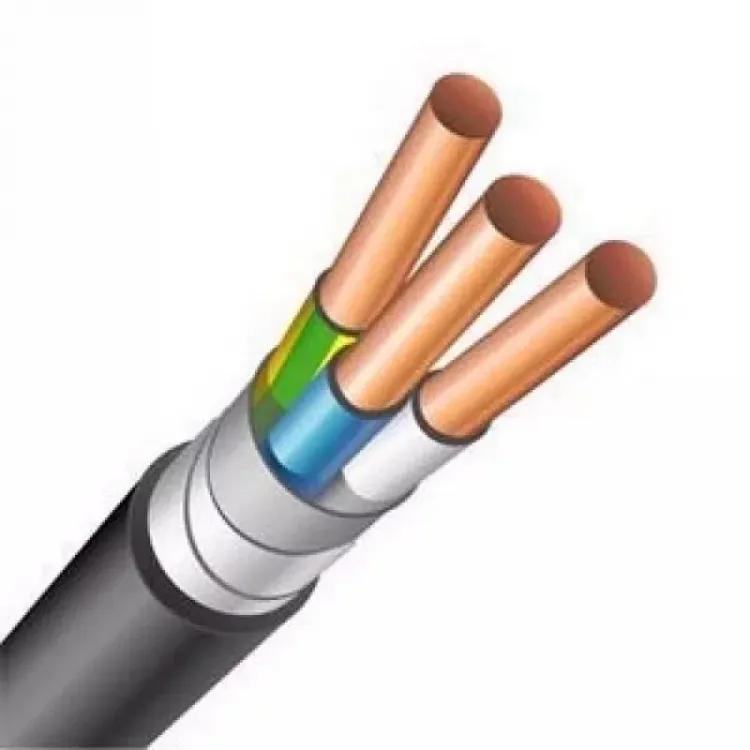

Конструкция кабеля ВБбШв 3х10
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.
Применение кабеля ВБбШв 3*10
Кабель силовой медный бронированный ВБбШв 3х10 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 79 Ампер.
Кабелем ВБбШв 3х10 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
