Описание
- Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
- Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: 125 °C
- Максимальное напряжение: 690 В

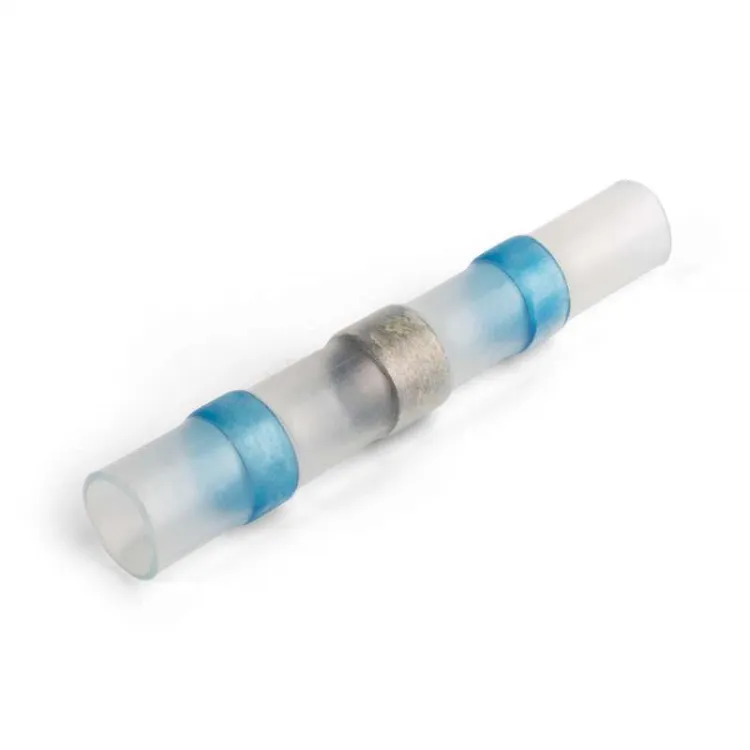

- Особенности конструкции:
- в центре соединителя расположено кольцо низкотемпературного припоя
- по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
- Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
- Цвет поясков термоплавкого клея помогает идентифицировать размеры
- Порядок монтажа:
- разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
- распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
- обожмите руками выступающие проводники, сформировав место стыка
- сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
- используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
- дайте изделию остыть
- Инструмент для монтажа: высокотемпературный фен
